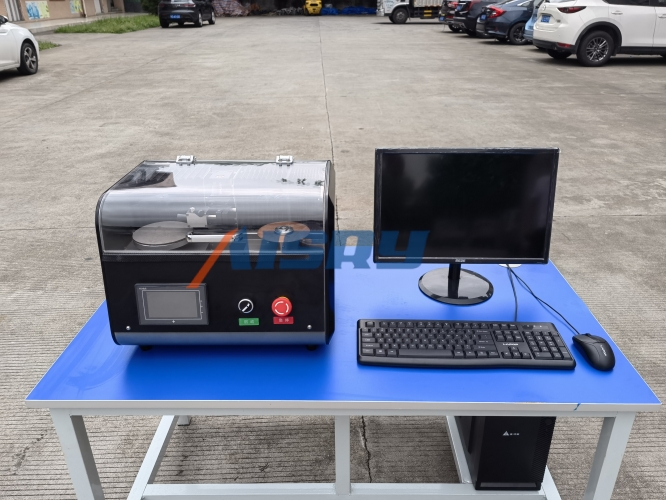

全自動端子截面分析儀如何實現自動防偏移功能
全自動端子截面分析儀通過硬件固定、自動化轉移、軟件補償、工藝優化及反饋機制五層技術協同，實現端子切割過程中的自動防偏移功能，確保端子截面垂直度誤差≤±0.1°，具體實現方式如下：
一、硬件固定：精密夾具與剛性平臺確保初始穩定
1、可調式夾具組
采用升降組件和微調螺絲，實現端子在夾具中的精準定位。例如，通過旋轉微調螺絲可調整端子在X/Y軸方向的位置，確保端子軸線與切割盤垂直，偏差控制在±0.01mm以?xún)?nèi)。
夾具設計適配不同尺寸端子（如AWG28—AWG5），通過更換標準夾具或調整夾持力度，避免因端子尺寸差異導致固定不穩。
2、高剛性切割平臺
平臺采用大理石或航空級鋁合金基座，振動幅度≤0.001mm，減少切割過程中因設備振動導致的端子偏移。
平臺表面經過精密研磨，平面度誤差≤0.005mm，為端子提供穩定的支撐面，防止切割時因平臺傾斜導致端子偏擺。
二、自動化轉移：精準移動機構避免人工干預誤差
1、雙軸導向系統
通過調節螺桿驅動夾持機構在切割臺與研磨臺間移動，位移精度達到±0.01mm。例如，在切割完成后，系統自動將端子轉移至研磨臺，移動過程中保持端子軸線與研磨盤垂直，避免因轉移誤差導致研磨偏移。
部分設備采用日本米思米滾珠絲桿和超高精度滑軌傳動，進一步降機械傳動誤差，確保端子在轉移過程中的穩定性。
2、安全防護機制
設置接近開關與控制器聯動，當操作人員手部靠近切割區域時，設備自動停機并保持當前狀態，避免因人工干預導致端子偏移。例如，在切割過程中，若手部意外觸碰安全罩，設備立即停止切割并鎖定夾具，防止端子因外力作用發生偏擺。
三、軟件補償：智能算法修正切割路徑偏差
1、閉環控制系統
通過高精度光柵尺（分辨率0.1μm）實時監測切割頭位置，并將數據反饋至控制器。若檢測到位置偏差（如因機械磨損或振動導致的位移），系統自動調整電機轉速，修正切割路徑，確保切割片始終沿預設軌跡運動。
例如，在切割極細導線（AWG30，直徑0.05mm）時，系統通過閉環控制將切割深度誤差控制在±0.001mm以?xún)?nèi)，避免因切割深度不一致導致端子截面傾斜。
2、振動補償算法
在切割平臺上安裝加速度傳感器，實時監測振動頻率和幅值。當振動超過閾值時，系統通過電磁作動器產生與振動方向相反的力，抵消外部振動對切割過程的影響。
例如，在高速切割（主軸轉速6000rpm）時，系統通過振動補償算法將切割片偏擺量控制在≤0.005mm，確保端子截面平整度。
四、工藝優化：參數匹配與冷卻潤滑減少熱變形
1、切割參數數據庫
針對不同材料（銅、鋁、合金）和線徑（0.05-107mm2）的端子，設備內置切割參數數據庫，自動匹配較佳主軸轉速（1000-6000rpm）、進給速度（0.1-5mm/s）和切割深度。
例如，切割A(yù)WG46（直徑0.04mm）極細導線時，系統建議主軸轉速3000rpm、進給速度0.3mm/s，避免因切割參數不當導致端子熱變形或偏移。
2、冷卻與潤滑系統
通過微量潤滑（MQL）或水冷系統控制切割溫度，防止端子因熱膨脹變形。例如，在切割過程中，系統向切割區域噴射微量潤滑油（流量0.1-0.5mL/min），形成潤滑膜，減少摩擦熱，避免端子因熱變形導致截面傾斜。
部分設備配備水冷主軸，通過循環冷卻液將主軸溫度控制在40℃以下，進一步降熱變形風險。
五、反饋機制：在線檢測與自適應優化
1、激光測距檢測
切割完成后，設備通過激光測距儀檢測端子截面的垂直度。若傾斜度超標（如＞0.1°），系統自動標記該樣本并觸發報警，同時記錄切割參數和結果，為后續工藝優化提供數據支持。
例如，若檢測到某批次端子截面傾斜度普遍超標，系統可追溯至切割參數設置問題（如主軸轉速過高），并自動調整參數模型。
2、自適應學習功能
設備記錄每次切割的參數和結果，通過機器學習算法分析數據，優化切割參數模型。例如，根據歷史數據建立切割參數與端子尺寸、材料的映射關系，逐步提切割精度和防偏移能力。
部分設備還支持遠程升級功能，可通過云端更新算法模型，適應新型端子的檢測需求。
